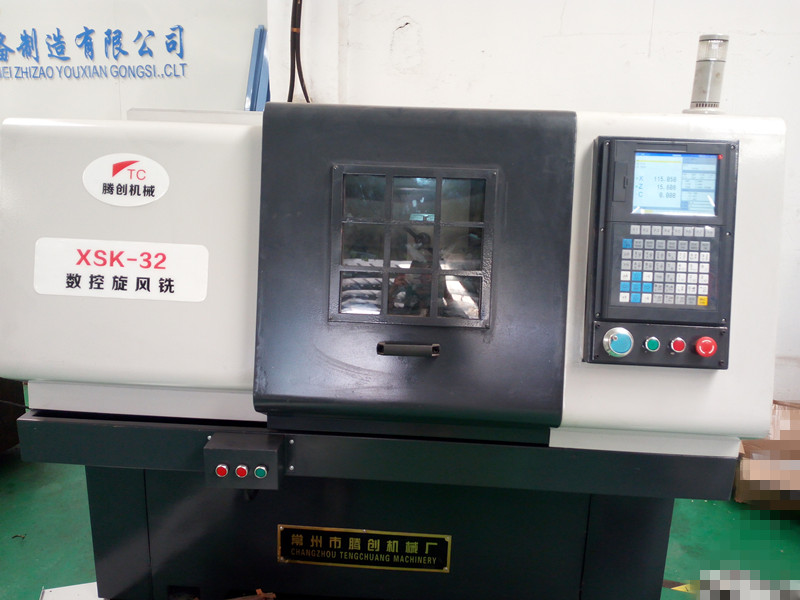

| 数控蜗杆旋风铣床XSK-32 |  | | 产品型号：XSK-32 |
主机为平床身、全防护加厚钣金结构、主轴采用伺服直连、机床为四轴三联动、能适应各种螺旋工件的加工（蜗杆、丝杠、波形丝杆、多头丝杆、内螺纹、大螺旋升角丝杆等等）。
一、 机床的主要参数：
|
序
|
项目
|
型号
|
参数
|
备注
|
|
1
|
床身
|
6132床身
|
320*1000（mm）
|
国标
|
|
2
|
主轴A轴
|
无级变速
|
0/2000转/min
|
伺服驱动
|
|
3
|
尾座
|
普通
|
0/110（mm）
|
选配
|
|
4
|
X轴丝杠
|
滚珠丝杠
|
2004*520
|
济宁博特
|
|
5
|
Z轴丝杠
|
滚珠丝杠
|
400*1000
|
济宁博特
|
|
6
|
外形
|
全防护
|
2840*1460*2100
|
自制2mm厚
|
|
7
|
旋风铣头
|
GS-20
|
|
自制
|
|
8
|
A轴电机
|
|
130/10N
|
米格
|
|
9
|
X轴电机
|
|
110/6N
|
米格
|
|
10
|
Z轴电机
|
|
130/10N
|
米格
|
|
11
|
C轴电机
|
|
130/10N
|
米格
|
|
12
|
系统
|
|
四轴三联动
|
自制（委托第三方）（选配）
|
|
定位精度
|
|
C: 0.02°;Z:0.025;X:0.016
|
|
|
重复定位
|
|
C: 0.01°;Z:0.010;X:0.008
|
|
|
13
|
加工直径
|
|
10—200mm
|
|
|
14
|
加工长度
|
|
500mm
|
|
|
15
|
最大螺距
|
|
任意
|
|
|
16
|
变压器
|
|
3kv
|
|
|
17
|
控制器
|
|
|
德力西
|
|
18
|
开关
|
|
|
德力西
|
|
19
|
线路
|
|
|
自制
|
|
20
|
卡盘
|
φ200
|
10---200（mm）气动
|
|
|
21
|
X轴行程
|
|
200
|
|
|
22
|
Z轴行程
|
|
700
|
|
| |
|
|
|
|
